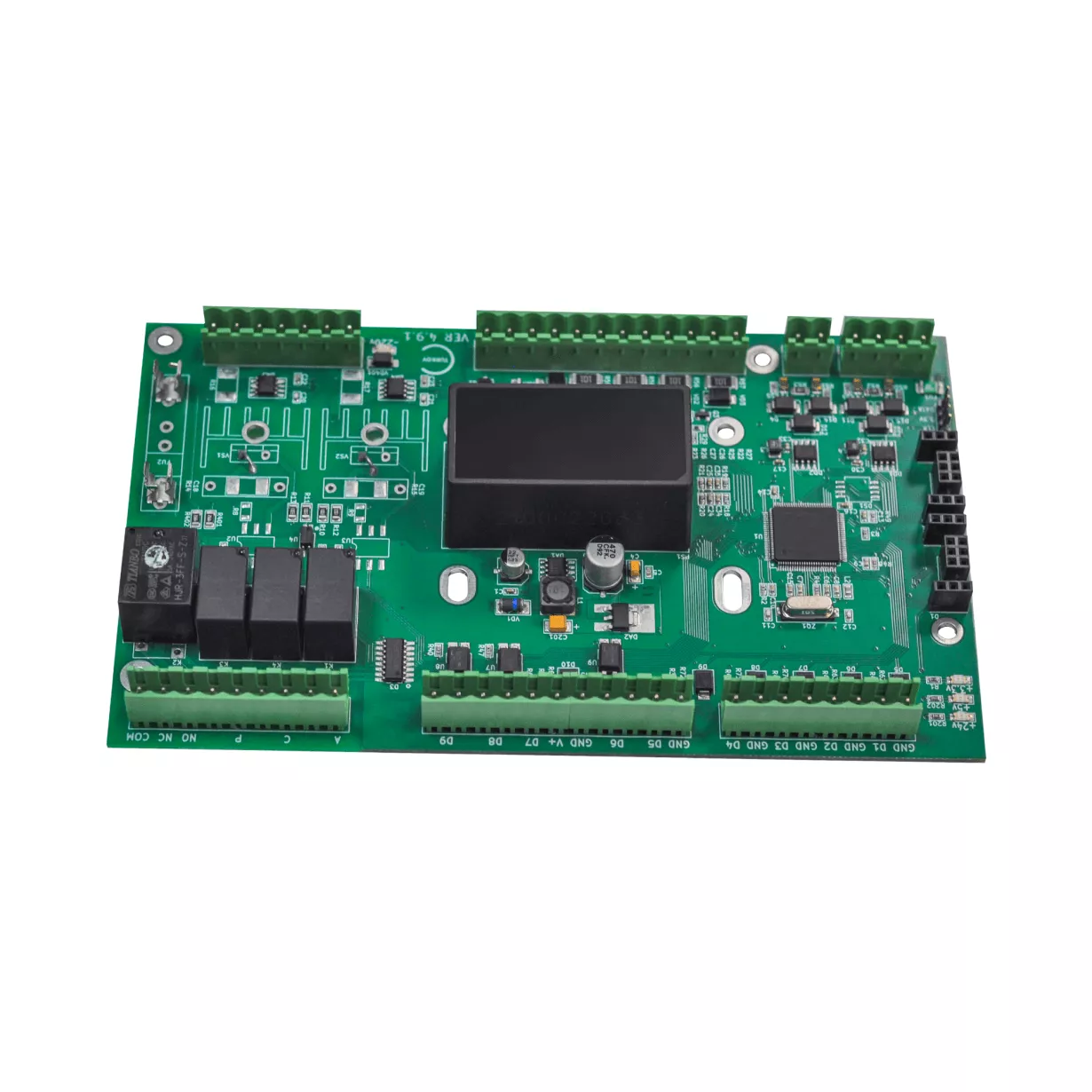

1-4

Подключение пульта управления

5, 6

Подключение дополнительных модулей

Ступенчатый нагреватель, вентиляторы, геоконтур

0–7

0,25

7, 8

Аналоговый выход 0–10 В

Управление преднагревателем, инверторным охладителем, второй ступенью жидкостного нагревателя

0–24

0,1

9, 10

Аналоговый выход 0–10 В

Управление трёхходовым клапаном жидкостного нагревателя/охладителя

0–24

0,1

11, 12

Аналоговый выход 0–10 В

Управление вытяжным вентилятором

0–24

0,1

13, 14

Аналоговый выход 0–10 В

Управление приточным вентилятором

0–24

0,1

15, 16

Выходы питания 24 В

24±3%

0,5

17, 18

Выходы 24 В управления ТТР

Электрический нагреватель

0–24

0,1

19, 20

Выходы питания 220 В вытяжного вентилятора

220±30%

5

21, 22

Выходы питания 220 В приточного вентилятора

220±30%

5

23-25

Подключение питания 220 В

220±30%

10

26, 27

Подключение датчика

Датчик температуры уличного воздуха

0–3,6

0,02

28, 29

Подключение датчика

Температура в приточном канале

0–3,6

0,02

30, 31

Подключение датчика

Температура обратной воды

0–3,6

0,02

32, 33

Подключение датчиков

Температура поверхности жидкостного нагревателя

0–3,6

0,02

34, 35

Подключение датчика

Температура в вытяжном канале

0–3,6

0,02

36, 37

Вход работающий на замыкание/размыкание

Пожарная сигнализация

0–3,6

0,02

38–40

Подключение датчика

Температура и влажность в вытяжном канале

0–3,6

0,02

41, 42

Вход, работающий на замыкание/размыкание

Защита электрического нагревателя

0–3,6

0,02

43, 44

Вход, работающий на замыкание/размыкание

Пауза, предупреждение о неполадках в оборудовании

0–3,6

0,02

45, 46

Выводы сухих контактов

Увлажнитель

0–250

5

47, 48

Выводы сухих контактов

Охладитель

0–250

5

49, 50

Выводы сухих контактов

Электрический и жидкостный нагреватель: — управление контактором — индикатор работы режима подогрева Жидкостный нагреватель: — индикатор работы режима подогрева

0–250

5

51–53

Выводы сухих контактов

Управление заслонками

0–250

5
